재질 옵션: NBR, EPDM, 실리콘, FKM, FFKM
온도 범위: -60°C ~ +320°C (재질에 따라 다름)
경도: 20~90 쇼어 A
제공 가능한 표준: AS568, ISO 3601, JIS B 2401, 맞춤형 크기
자격증:
그림 물감:
포장: 대량, 개별 포장 또는 OEM 브랜드
당사의 고무 O링은 다양한 산업 및 상업 분야에서 안정적인 성능을 발휘하도록 정밀하게 설계된 밀봉 부품입니다. NBR(니트릴), EPDM, 실리콘, FKM(Viton®), FFKM과 같은 고품질 엘라스토머로 제작되어 오일, 연료, 물, 화학 물질 및 열에 대한 내성이 뛰어납니다.
표준형 또는 맞춤형 고무 O링이 필요하시든, 당사는 고객 프로젝트 요구 사항을 충족하는 고정밀, 비용 효율적인 밀봉 솔루션을 제공합니다.

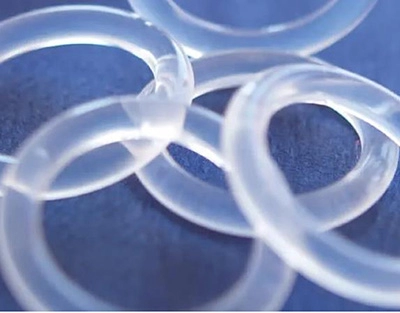

아플라스 또는 칼레즈(FFKM)
아크릴레이트 고무(ACM)
에틸렌프로필렌(EPR, EPDM)

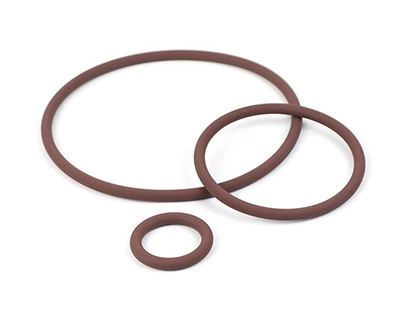

불소탄소(FKM/FPM)
플루오로실리콘(FVMQ)
수소화 니트릴(HNBR)
네오프렌 고무(CR)
니트릴 고무(Buna-N/NBR)
폴리우레탄(PU)
실리콘 고무(VMQ)
스티렌-부타디엔 고무(SBR)
폴리테트라플루오로에틸렌(PTFE)
오링
스퀘어컷 링
쿼드 링
D-링
내구성이 뛰어나고 마모에 강함
압력 하에서도 탁월한 밀봉 성능
다양한 유체 및 가스와의 호환성
맞춤형 크기, 재질 및 색상 제공 가능
| O링 사이즈 AS568A- | W 단면 | L샘 깊이 | 짜내다 | E(a) 직경 간극 | G-그루브 너비 | R 그루브 반경 | 최대 편심률(b) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 명사 같은 | 실제 | 실제 | % | 백업 링 없음(G) | 백업 링 1개(G1) | 백업 링 2개(G2) | |||||
| 004부터 050까지 | 1/16 | ±0.003 | 0.050 에게 .052 | 0.015 에게 .023 | 22세에서 32세 | .002 에게 0.005 | .093 에게 .098 | .138 에게 .143 | .205 에게 .210 | 0.005 에게 0.015 | .002 |
| 102부터 178까지 | 3/32 | ±0.003 | .081 에게 .083 | .017 에게 0.025 | 17세부터 24세까지 | .002 에게 0.005 | .140 에게 .145 | .171 에게 .176 | .238 에게 .243 | 0.005 에게 0.015 | .002 |
| 201부터 284까지 | 1/8 | ±0.004 | .111 에게 .113 | .022 에게 .032 | 16세부터 23세까지 | .003 에게 .006 | .187 에게 .192 | .208 에게 .213 | .275 에게 .280 | .010 에게 0.025 | .003 |
| 309부터 395까지 | 3/16 | ±0.005 | .170 에게 .173 | .032 에게 .045 | 15세에서 21세 | .003 에게 .006 | .281 에게 .286 | .311 에게 .316 | .410 에게 .415 | .020 에게 0.035 | .004 |
| 425부터 475까지 | 1/4 | ±.006 | .226 에게 .229 | .040 에게 0.055 | 15~20세 | .004 에게 .007 | .375 에게 .380 | .408 에게 .413 | .538 에게 .543 | .020 에게 0.035 | 0.005 |
